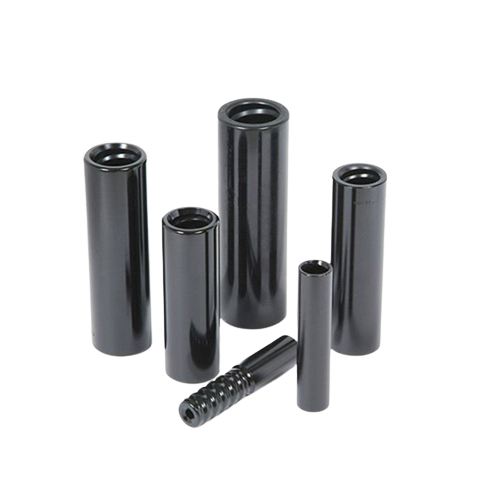

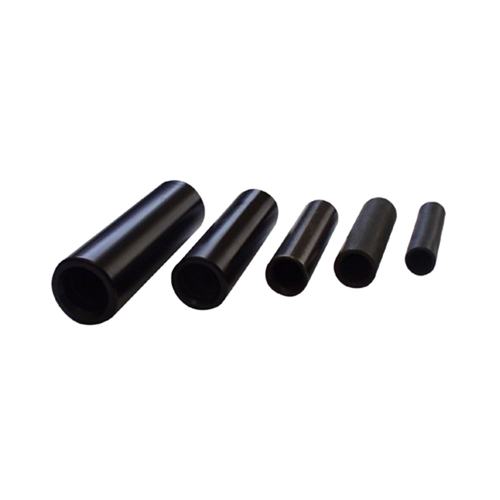

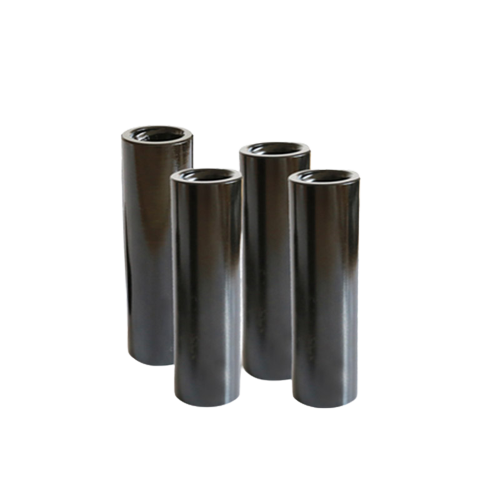

Acopladores

Utilizado en la conexión de la varilla de extensión, su función es transmitir la energía de impacto del pistón de la perforadora de roca, así como el par de rotación, a la sarta de perforación sin pérdidas. Debe soportar y transmitir hasta 6300 golpes por minuto del pistón continuamente, con gran resistencia y confiabilidad. Como Coulping R25, Coulping R25/R32, Coulping R28/T38, Coulping R32, Coulping T38.

Detalles del producto

Ficha Técnica

Utilizado en la conexión de la varilla de extensión, su función es transmitir la energía de impacto del pistón de la perforadora de roca, así como el par de torsión de rotación, a la sarta de perforación sin pérdidas. Debe soportar y transmitir hasta 6300 golpes por minuto del pistón continuamente, con gran resistencia y confiabilidad.

Como Coulping R25, Coulping R25/R32, Coulping R28/T38, Coulping R32, Coulping T38.

Los tamaños son los siguientes:

(1) Tamaño: R25, R28, R32, R35, R38, T38, T45, T51, R25-R28, R22-R25, R25-R32, R32-R38, R32-T38.
(2) Longitud: 140mm-235mm
(3) Paquete: en caja de madera o en cartón.
(4) Productividad: 5000 piezas/mes

Acoplamientos

Rosca	Longitud (L)		Diámetro (D)		Peso
	mm	In	mm	In	Kg
R22	140	5-1/2	30	1-3/16	0.45
R25	150	5-29/32	33	1-5/16	0.5
R25	150	5-29/32	35	1-3/8	0.52
R28	150	5-29/32	39	1-17/32	0.6
R32	150	5-29/32	42	1-21/32	0.9
R32	150	5-29/32	44	1-23/32	0.95
R38	170	6-11/16	55	2-5/32	1.75
T38	190	7-1/2	52	2-3/64	1.6
T38	190	7-1/2	55	2-5/32	1.95
T45	210	8-1/4	63	2-15/32	2.75
T45 HD	210	8-1/4	66	2-19/32	3.2
T51	225	8-7/8	72	2-13/16	3.85
T51 HD	225	8-7/8	76	3	4.68
ACOPLAMIENTOS – Puente Completo

Rosca	Longitud (L)		Diámetro (D)		Peso
	mm	In	mm	In	Kg
R25	200	7-7/8	35	1-3/8	0.8
R28	160	6-5/16	39	1-17/32	0.7
R32	200	7-7/8	44	1-23/32	1.5
R32	300	11-13/16	44	1-23/32	2.6
R38	210	8-1/4	55	2-5/32	2.6
T38	205	8-1/16	55	2-5/32	2.31
T45	230	9-1/16	63	2-15/32	3.5
T51	250	9-13/16	72	2-13/16	5.3
T51	250	9-13/16	76	3	6.2

ADAPTADORES DE ACOPLAMIENTO – Semi Puente

Rosca	Longitud (L)		Diámetro (D)		Peso
(A)-(B)	mm	In	mm	In	Kg
R22 – R25	142	5-19/32	35	1-3/8	0.6
R25 – R28	150	5-29/32	38	1-1/2	0.6
R25 – R32	150	5-29/32	44	1-23/32	1.1
R28 – R32	150	5-29/32	44	1-23/32	1.05
R28 – R38	160	6-5/16	55	2-5/32	1.93
R28 – T38	165	6-1/2	55	2-5/32	2.2
R32 – R38	160	6-5/16	55	2-5/32	1.8
R32 – T38	165	6-1/2	55	2-5/32	2.1
R38 – T38	180	7-1/16	55	2-5/32	1.8
R38 – T45	195	7-11/16	63	2-15/32	2.8
T38 – T45	195	7-11/16	63	2-15/32	2.8
T45 – T51	218	8-19/32	72	2-13/16	4.35
ADAPTADORES DE ACOPLAMIENTO – Puente Completo

Rosca	Longitud (L)		Diámetro (D)		Peso
(A) - (B)	mm	In.	mm	In.	Kg
R22 – R25	165	6-1/2	35	1-3/8	0.82
R25 – R28	170	6-11/16	39	1-17/32	1
R25 – R32	200	7-7/8	44	1-23/32	1.7
R25 – R38	170	6-11/16	55	2-5/32	2
R25 – T38	170	6-11/16	55	2-5/32	1.9
R28 – R32	170	6-11/16	44	1-23/32	1.3
R28 – T38	170	6-11/16	55	2-5/32	2.4
R32 – T35	170	6-11/16	49	1-29/32	2
R32 – R38	205	8-1/16	55	2-5/32	2.6
R32 – T38	205	8-1/16	55	2-5/32	2.6
R32 – T45	215	8-15/32	63	2-15/32	3.6
R38 – T38	205	8-1/16	55	2-5/32	2.4
R38 – T45	215	8-15/32	63	2-15/32	3.3
R38 – T51	225	8-7/8	72	2-13/16	4.5
T38 – T45	215	8-15/32	63	2-15/32	3.3
T38 – T51	225	8-7/8	72	2-13/16	4.5
T45 – T51	240	9-7/16	72	2-13/16	4.6

ADAPTADORES DE PUNTAS

Rosca	Longitud (L)		Diámetro (D)		Peso
(A)-(B)	mm	In.	mm	In.	Kg
R25 – R28	185	7-9/32	44	1-23/32	0.9
R25 – R32	185	7-9/32	44	1-23/32	1.2
R28 – R25	185	7-9/32	44	1-23/32	1.3
R28 – R32	185	7-9/32	44	1-23/32	1.15
R32 – R25	210	8-1/4	44	1-23/32	1
R32 – T32	270	10-5/8	44	1-23/32	2
R32 – R38	270	10-5/8	44	1-23/32	2.3
R32 – T38	270	10-5/8	44	1-23/32	2.5
R32 – T45	360	14-3/16	44	1-23/32	3.9
R35 – R32	280	11-1/32	55	2-5/32	2.6
R38 – R32	280	11-1/32	55	2-5/32	2.5
R38 – T32	280	11-1/32	55	2-5/32	2.5
R38 – T38	280	11-1/32	55	2-5/32	2.5
R38 – T45	280	11-1/32	55	2-5/32	3.3
T38 - R32	280	11-1/32	55	2-5/32	2.5
T38 - R38	280	11-1/32	55	2-5/32	2.5
T38 - T45	280	11-1/32	55	2-5/32	3.3
T45 - R38	280	11-1/32	63	2-15/32	2.9
T45 - T38	280	11-1/32	63	2-15/32	2.8
T45 - T51	285	11-7/32	63	2-15/32	4.1
T45 – ST58	280	11-1/32	72	2-13/16	6
T51 - R38	285	11-7/32	72	2-13/16	3.85
T51 - T45	285	11-7/32	72	2-13/16	3.85
T51 – ST58	285	11-7/32	76	3	5.7
T51 – GT60	345	13-1/2	82	3-1/4	8.5
ST58 – T51	310	12-3/16	81	3-3/16	5.4
GT60 – T51	360	14-3/16	82	3-1/4	6.5
GT60 – ST58	345	13-1/2	82	3-1/4	6.7

ACOPLAMIENTOS GUIA

Rosca	Longitud (L)		Diámetro (D)		Peso
	mm	In	mm	In	Kg
T38	190	7-1/2	61	2-13/32	2.2
